产品概述

三相智能用电检测模块是本公司集多年的电表设计经验，所推出的新一代微型电能表。

该电能表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；内置大功率继电器，可实现本地拉闸、合闸，从而实现预付费功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。

该表性能符合国家GB/T17883和电力行业DL/T614对电能表的各项技术要求。广泛用于各类住宅、高层建筑、商场、宿舍、学校等领域。

主要技术指标

○ 额定电压：3×220V/380V
○ 工作电压：AC180~260V
○ 标定电流：3×10（40）A、3×15（60）A、3×20（80）A
○ 精度等级：1级
○ 脉冲常数：900imp/kW•h
○ 参比频率：50Hz

二次接入式
○ 额定电压：3×220V/380V
○ 工作电压：AC180~260V
○ 标定电流： 3×1.5（6）A、
○ 精度等级：0.5S级
○ 脉冲常数：5000imp/kW•h
○ 参比频率：50Hz

功能特点

◎预付费（倒计数）功能：用户须先购电后用电，欠费断电，缴费方式多样。 ◎后付费（正计数）功能：传统模式，先用电后交费。

◎多功能：具备多费率及阶梯电价双重功能。阶梯：8个阶梯、8个电价，两套阶梯，支持阶梯切换；多费率：8个时区、8个时段表、每个时段表8个时段；

阶梯功能：可以将每月用电量分为8个阶梯，对每个阶梯设置不同的单价（阶梯电价），用户用电量到达哪个阶梯就执行哪个阶梯的单价，即用电量少，电价就少，倡导居民节约用电；

多费率功能：将一年分为8个时区，每个时区可设置8个时间段，对应时段设置8个费率单价，实现不同时区不同时段使用不同费率计费，鼓励用户在用电低峰期用电，起到导向用电作用；

月结功能：可以设置月结日期，根据设置月结日期多费率及阶梯电价执行月结，保存当月用电量，及各个费率对应使用的用电量；

◎控制功能：内部有继电器，可以控制及监控用户用电。

◎过载保护（限流）功能：当用户负载超过允用最大负载时，该用户自动断电保护。

◎断电自动恢复功能：用户断电保护后，在规定的断电次数内，用户使用最大功率降至允许使用范围内，系统可以自动恢复供电。

◎低电量报警功能：可设置报警电量，当用户的用电量低于设定值时，电表的电量显示窗口会自动闪烁或对用户进行断电提示。

◎允许透支电量功能：根据用户信誉不同可设置不同允用透支电量，超过设置参数后欠费断电。

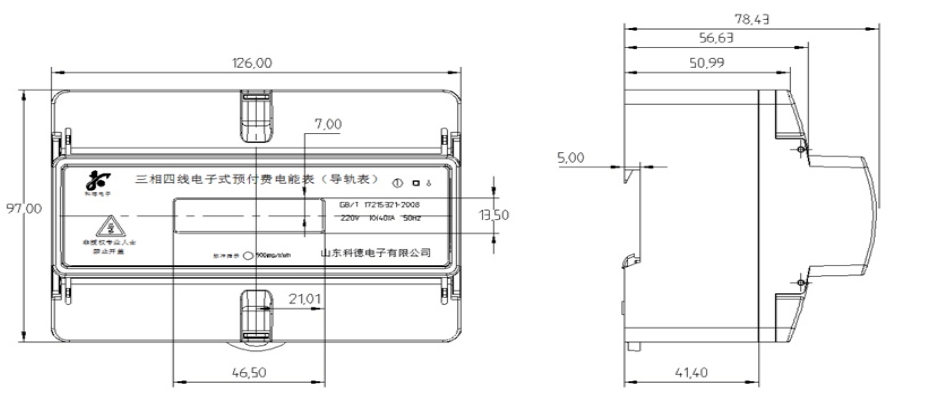

外型尺寸

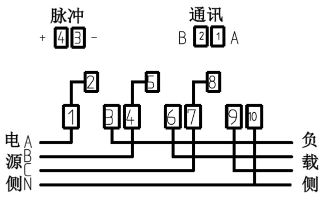

接线图
